Hệ thống tưới thông minh (không dùng điện)

Chào các bạn !Hôm nay mình xin giới thiệu tiếp với các bạn một cách tưới cây thông minh dành cho những người bận rộn.
Đây cũng là một đề tài nghiên cứu KHKT 2019 trường THCS Quản Cơ Thành mà mình phụ trách hướng dẫn các em !
Mục đích của việc tạo hệ thống tưới này là để tận dụng ngay năng lượng trực tiếp từ mặt trời hay môi trường để điều khiển hệ các đầu tưới !
Đây là hệ thống tưới cây theo cách mới (tưới nhỏ giọt).
Thực ra trên thị trường đã có rất nhiều công ty, cữa hàng bán đầy đủ các phụ kiện đê bạn có thê tự mình hoàn thành  một hệ thống tưới tại nhà có điều khiển thông qua điện thoại, hay theo điều kiện môi trường. Nhưng tất cả đều dùng điện (có thể là pin mặt trời hay điện trực tiếp...). Có khi nào bạn tự thắc mắc là nếu không dùng điện thì có thể điều khiển hệ thống tưới được không ?
Từ đó nhóm đưa ra ý tưởng tạo một thệ thống tưới điều khiển được một cách tự động theo môi trường mà hoàn toàn không dùng điện và chủ động sữ dụng bằng các vật liệu tái chế, rẽ tiền để tạo nên hệ thống này !
Sau đây là toàn bộ phần,ý tưởng,thiết kế của toàn bộ hệ thống :
Sơ đồ hệ thống :

Một số hình ảnh thực tế của hệ thống :
Thùng chứa chính :

Hệ thống điều khiển nước ra:




Ống dẫn nước chính :

Ống dẫn nước phụ :

Các đầu tưới :
Đầu nhỏ giọt điều chỉnh được


Đầu nhỏ giọt điều khiển bằng ánh nắng



Đầu nhỏ giọt điều khiển bằng độ ẩm


Đầu tưới điều khiển bằng trọng lực :

Hình ảnh tham dự cuộc thi (giải nhất - Xin chúc mừng các em!)






Album giới thiệu hệ thống ! (các bạn có thể xem và làm lại toàn bộ hệ thống nếu muốn)
https://www.youtube.com/playlist?list=PLCsswZ6IVs6SWkRC8uI8NFPS5mOk1eaBm

=> Cải tiến thêm => thêm van một chiều để bổ sung lượng khí bị mất do rò khí nâng cao độ nhạy của bộ phận điều khiển nước vào

Dụng cụ chiếu sáng bằng cách lắc (lắc chiếu sáng)

Chào các bạn !
Hôm nay mình sẽ chia sẽ một dụng cụ chiếu sáng dùng như một chiếc đèn Pin chiếu sáng khẩn cấp : bạn không cần sạc điện, không cần dùng Pin, lúc cần sài là lấy ra sài và chỉ cần lắc là có ánh sáng !
Tuổi thọ của thiết bị này xếp vào hạng rất cao!
Đây là một sản phẩm sáng tạo KHKT 2019 của nhóm HS trường THCS Quản Cơ Thành mà mình là người hướng dẫn các em !
Nhóm thực hiện :

Cấu tạo của sản phẩm :
gồm 2 bộ phận
1) Bộ phận lắc sinh điện (xoay chiều) có cấu tạo gồm
 - Một cuộn dây đồng lổi không khí 0.2mm quấn >1600 vòng trên ống nhựa PCV 21 chiều dài 20cm
- Một dãy nam châm đất hiếm (10viên 4x15mm) xếp liền nhau đặt trong ống nhựa PVC 16cm hai đầu có gắn lò xo để tiện cho việc lắc,giúp khi lắc thì phần chứa nam châm sẽ di chuyển hiệu quả hơn t, tránh va đập quá mạnh với phần ống bên ngoài
- Và 2 dây điện phát điện oay chiều ra ngoài (hình minh họa nam châm sắp làm 2 phần => điện ra cũng không hơn bi nhiêu)

2) Bộ phận chiếu sáng gồm :
- Mạch cầu nắn để nắn điện oxay chiều thành 1 chiều
- Siêu tụ 5.5V - 1.0F dùng làm bộ phận lưu điện => các bạn không cần phải lắc liên tục chỉ cần lắc chừng 5slà có thể chiếu sáng hơn 15s rồi !

- Đèn pin đội đầu củ (đã tháo bỏ Pin hỏng) và 02 công tắc đấu thêm để tạo dụng cụ chiếu sáng có các chế độ như sau :
 + Chế độ nghỉ : 2 công tắc đều OFF
 + Chế độ sạc : công tắc nối với siêu tụ ON, công tắc đèn OFF => khi đó bạn lắc thì điện sẽ được sạc vào trong siêu tụ
 + Chế độ vừa chiếu sáng vừa sạc điện : tụ ON và đèn ON +> chiếu sáng và sạc thực hiện đồng thời => bạn lắc nhiều thì đèn sáng nhiều, và ngược lại, => độ chiếu sáng duy trì nhiều hay ít là do điện trong tụ lưu nhiều hay ít thôi
 + CHế độ chiếu sáng khẩn cấp (SOS): (Đèn ON và Tụ OFF) dùng để phát ánh sáng chớp mạnh giúp người khác có thể phát hiện ra bạn một cách dễ dàng dùng trong các trường hợp bạn gặp nguy hiểm cần người cúu
Test trên Board :


Sơ đồ Mạch điện :

2) Giới thiệu sản phẩm :

https://youtu.be/EKPl3L5CNFc

3) Sản phẩm ban đầu :

https://youtu.be/Nn83xavPCto

4) Sản phẩm hoàn chỉnh :

5) Hoạt động thực tế của sản phẩm :

MỘT SỐ LƯU Ý KHI THIÊT KẾ MÁY BẰN BÓNG BÀN

- Các bạn nên thiết kế tuần tự từng phần, test OK rồi mới lắp lại thành máy hoàn chỉnh. Sau đây là một số lưu ý khi thiết kế các bộ phận :

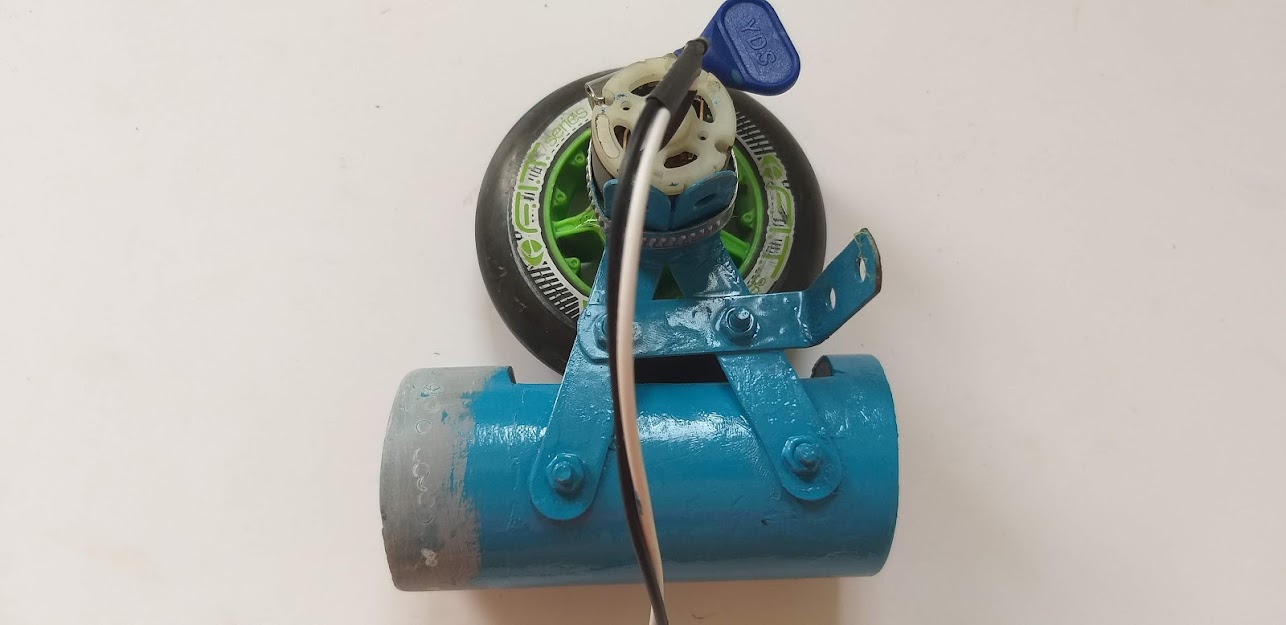

1) Đầu bắn bóng :

- Motor DC loại 24V (giá 25K), đừng mua loại 15K nghe các bạn ( vì khi kết nôi song song 3 motor lại với nhau chỉ có 1 cái chạy thôi).
- PAT sắc L loại 2 lổ 1 bên (cái này tùy loại bánh xe mà các bạn chọn)
- Cổ dê loại vặn tay ( vì mình chủ trương có thể dùng tay tháo gần như toàn bộ các bộ phận của máy – dể đóng gói, di chuyển)
- Bánh xe đẩy hàng (mình mua loại nhựa trong như trên, các bạn có thể dùng bánh xe đồ chơi, nhưng mình đã test rồi, hiệu quả của loại bánh xe như hình là cao nhất).
- Ống nước bình minh 49, các bạn có thể dùng mỏ hàn chì cắt nó,hay cắt bằng cưa ( mình dùng cưa nhanh hơn  - sao cho bánh xe có thể tiếp xúc với banh phía trong).Mình cưa 2 đường ngang,sau đó cưa tiếp hình chữ X dùng kèm bẻ, dùng dao rọc giấy làm phẳng các cạnh theo yêu cầu).
- Với điện áp 12V  thì banh bắn ra gần 5m là OK,
SP hoàn thiện như thế này :

*) Toàn bộ các chú ý mình kèm vào file để các bạn tiện xem !

https://drive.google.com/open?id=1wlylavt3-9H7I0hec_avHcuoEyHSI1_C

Máy bắn bóng bàn QCT 2018

Chào các bạn !
Hôm nay,mình xin thay mặt các em gởi toàn bộ thiết kế của máy bắn bóng bàn, mà nhóm HS THCS Quản Cơ Thành đi thì KHKT năm 2018 ! Do mục tiêu của nhóm là muốn phổ biến sản phẩm này cho tất cả các bạn hay bất cứ ai có đam mê tự chế mấy bắn bóng bàn dùng cho việc tập luyện bóng bàn một cách tốt hơn với giá thành rẻ (<1Triệu đồng/máy chưa kể tiền mua bóng luyện hé các bạn!

Link bài thuyết trình : ( các bạn có thể dựa vào đó mà thiết kế máy phù hợp với yêu cầu của mình)

https://drive.google.com/file/d/0B_SR70_gRVtCUmpZdGJrZkVrOGhENWFSNUpXQUdpQzFKMkxV/view?usp=sharing

Sau đây là một số clip hoạt động của máy :

Kiểm tra hoat động của máy :

Test thử chong chóng 6 cách :

Cách lắp 4 bộ phận của máy :

Lắp lưới + máy :

Hoạt động thực tế :

Hoạt động thực tế :

Hoạt động thực tế : :

- Chúc các bạn thành công !
